求學問校網小編為大家整理了2021年湖北自考工程圖學基礎考試大綱以及部分樣題，大家一起來看看吧！
考核內容與考核目標
第一章 工程制圖基本知識
一、學習目的與要求
掌握工程制圖的基本規定及圖樣中尺寸標注的基本方法，能正確繪制一些常用的幾何圖形，了解手工繪圖的方法和步驟。
二、考核知識點與考核目標
（一）圖樣中尺寸標注基本方法、幾何作圖
識記：尺寸標注的基本要求、基本規則及尺寸組成
理解：斜度、錐度及圓弧連接
應用：能正確進行幾何作圖、尺寸標注
（二）工程制圖基本規定
識記：圖紙幅面及格式、比例、字體、圖線型式及主要用途
理解：圖紙幅面大小的規定、比例的定義
應用：能運用正確的線型、比例進行幾何作圖，正確書寫漢字、字母和數字
（三）手工繪圖的方法和步驟
應用：能運用正確的手工繪圖方法，采用合理的步驟繪制草圖
第二章 點、直線、平面的投影
一、學習目的與要求
了解投影法的基本概念；理解并掌握點、直線、平面的投影及直線與平面、平面與平面的相對位置；理解并掌握投影變換方法并能將這些方法用于解題實踐。
二、考核知識點與考核目標
（一）點、直線、平面的投影及直線與平面、平面與平面的相對位置
理解：點的投影規律，各種位置點的投影；兩點的相對位置、重影點及其可見性的判別；各種位置直線的投影特性；直角三角形法求直線的實長及對投影面的傾角；直線上的點及定比定律；兩直線的相對位置及投影特性；交叉兩直線重影點可見性的判斷；直角投影；平面的表示法；各種位置平面的投影特性；平面內的點和直線；直線與平面平行、平面與平面平行的幾何條件和它們的投影特性；直線與平面相交求交點；平面與平面相交求交線
應用：用上述知識點求解相應的問題
（二）投影變換方法
理解：點的換面規律；直線換面法；平面換面法；點的旋轉及投影變換規律；直線的旋轉；平面的旋轉
應用：換面法求直線的實長及對投影面的傾角；換面法求平面的實形、兩平面的夾角；旋轉法求直線的實長及對投影面的傾角；旋轉法求平面的實形及對投影面的傾角
（三）投影法基本概念
識記：投影、中心投影法、平行投影法、斜投影、正投影
第三章 基本體
一、學習目的與要求
理解并掌握基本體的三面投影圖；掌握基本體的定形尺寸標注；了解基本體表面的展開圖
二、考核知識點與考核目標
（一）基本體的三面投影
理解：基本體的三面投影形成；基本體表面取點、取線
應用：求基本體表面上點、線的投影
（二）基本體的定形尺寸標注
應用：標注基本體的定形尺寸
（三）基本體表面的展開圖
理解：平面立體的表面展開、可展曲面立體的表面展開
第四章 立體的截切與相貫
一、學習目的與要求
理解并掌握截交線、相貫線的形成、性質及其求法；能正確標注截切體和相貫體的尺寸
二、考核知識點與考核目標
（一）截交線、相貫線
理解：截交線、相貫線的形成、性質；平面與平面立體相交；平面與回轉體相交；平面體與回轉體相貫；回轉體與回轉體相貫；相貫線的特殊情況；多體相貫
應用：特殊位置平面與平面立體相交求截交線，切平面一般不超過兩個；截切后平面立體的投影可見性分析；特殊位置平面與軸線為投影面垂直線的圓柱、圓錐、球表面相交求截交線，切平面一般不超三個；分析和繪制截交線上特殊點；截切后曲面立體的投影可見性分析；利用圓柱面投影積聚性和在回轉體表面上取點的方法求作相貫線；用輔助平面法求相貫線；相貫線上特殊點的求法，除能確定一些極限位置點外，特別要求會確定回轉體轉向廓線與相貫線相切的切點。
（二）截切體和相貫體的尺寸標注
應用：正確標注截切平面的定位尺寸；正確標注相貫體間的定位尺寸
第五章 軸測圖
一、學習目的與要求
了解軸測圖的形成、分類和投影特性；掌握簡單立體正等測圖的畫法；了解斜二測圖的作圖特點和適用范圍。
二、考核知識點與考核目標
（一）正等軸測圖
理解：正等軸測圖的形成、軸間角和軸向伸縮系數；平面立體和曲面立體的正等軸測圖
應用：繪制簡單立體的正等軸測圖
（二）斜二等軸測圖
理解：斜二等軸測圖的形成、軸間角和軸向變形系數；
應用：繪制簡單立體的斜二等軸測圖
（三）軸測投影圖的基本知識
識記：軸測投影圖的形成、軸間角與軸向伸縮系數、軸測圖的投影特性、軸測投影的分類
第六章 組合體的投影
一、學習目的與要求
了解組合體的組合形式；掌握繪制和閱讀組合體投影圖的方法(形體分析和線面分析)和步驟；能由確切表達組合體形狀的二視圖畫出第三視圖；初步掌握尺寸基準、定形尺寸、定位尺寸和總體尺寸的涵義，所注尺寸基本上能滿足正確、齊全、清晰的要求。
二、考核知識點與考核目標
（一）組合體三視圖的畫法與組合體視圖的讀圖
理解：三視圖的投影特性——長對正、高平齊、寬相等；畫組合體視圖的方法及步驟；
讀圖基本原則；讀圖基本方法——形體分析法、線面分析法
應用：正確繪制組合體的三視圖；讀懂較復雜組合體的三視圖；二求三；補畫遺漏線條
（二）組合體視圖中的尺寸標注
理解：組合體尺寸標注要求；組合體尺寸分類；定位基準
應用：正確、齊全、清晰標注組合體的尺寸
（三）組合體的形成
理解：組合體的組合方式；形體鄰接表面間的相對位置；形體分析
應用：正確分析組合體的組合方式；分清形體鄰接表面間的相對位置
第七章 機件形體的表達方法
一、學習目的與要求
掌握視圖、剖視圖、斷面圖的畫法及標注；了解局部放大圖的畫法及標注；了解常用簡化畫法及其它規定畫法。了解第三角畫法
二、考核知識點與考核目標
（一）視圖、剖視圖、斷面圖
理解：六個基本視圖、向視圖、局部視圖、斜視圖、剖視圖的概念、剖切符號、剖面符號、剖視圖的標注、剖視圖的種類和應用——全剖視圖、半剖視圖、局部剖視圖、斜剖視圖、旋轉剖視圖、階梯剖視圖、復合剖視圖；斷面圖、斷面圖的種類——移出斷面圖、重合斷面圖；
應用：機件的綜合表達
（二）局部放大圖；圖樣中的規定畫法、省略畫法和簡化畫法
理解：局部放大圖、規定畫法、省略畫法——省略視圖、省略重復投影、重復要素、重復圖形等；省略剖面符號、斷開畫法；簡化畫法；示意畫法和其他簡化畫法
應用：正確運用這些方法表達機件
（三）第三角畫法
理解：第三角畫法、各視圖間的投影規律、第三角畫法的識別符號
第八章 AutoCAD繪圖基礎
一、學習目的與要求
掌握AutoCAD的基本操作；掌握繪圖、編輯、尺寸標注、圖層、圖塊、剖面線、文本等命令。
能繪制較復雜的零件圖。
二、考核知識點與考核目標
（一）繪圖、編輯、尺寸標注
理解：各繪圖、編輯命令；尺寸標注樣式的設置、各尺寸標注命令
應用：繪制較復雜的二維圖形
（二）圖層、圖塊、剖面線、文本
應用：圖層、圖塊、剖面線對話框、文字樣式設置、單行文本、多行文本
（三）AutoCAD基本操作
應用：繪圖環境設置——圖形界限、線型比例；輔助功能——柵格、對象捕捉、正交、極軸、追蹤、顯示控制、圖形輸出
第九章 標準件和常用件
一、學習目的與要求
掌握螺紋的規定畫法及螺紋種類的標注方法；了解常用螺紋緊固件的標記；掌握螺栓連接、雙頭螺柱連接和螺釘連接的裝配畫法；掌握直齒圓柱齒輪及其嚙合畫法；了解滾動軸承、普通圓柱螺旋壓縮彈簧的基本知識和畫法；掌握銷、鍵連接畫法；了解查閱有關標準的方法
二、考核知識點與考核目標
（一）螺紋及螺紋緊固件、齒輪、滾動軸承
理解：螺紋的形成、螺紋的要素、螺紋的標注；螺紋緊固件的標記；圓柱齒輪幾何要素的名稱和代號；滾動軸承的結構、種類；
應用：螺紋的規定畫法、常用的螺紋緊固件——螺栓連接、螺釘連接、雙頭螺柱連接及畫法；圓柱齒輪幾何要素的尺寸計算；單個圓柱齒輪的畫法、圓柱齒輪的嚙合畫法；滾動軸承的畫法；AutoCAD繪制螺栓緊固件連接圖
（二）鍵、銷、圓柱螺旋壓縮彈簧
理解：鍵的規定標記；銷的規定標記；圓柱螺旋壓縮彈簧各部分名稱和尺寸關系
應用：鍵的畫法、鍵聯結的畫法；銷聯結的畫法；圓柱螺旋壓縮彈簧的畫法
第十章 零件圖
一、學習目的與要求
了解零件圖的內容及作用；掌握零件圖中的尺寸標注方法；了解零件圖的技術要求內容，掌握尺寸公差與配合、表面粗糙度的標注方法；掌握繪制和閱讀零件圖的基本方法；了解零件的測繪方法
二、考核知識點與考核目標
（一）零件圖的視圖選擇、零件圖閱讀
應用：主視圖的選擇、視圖數量的選擇、表達方法的選擇、典型零件的分析；讀零件圖的要求、讀零件圖的方法和步驟；AutoCAD繪制零件圖
（二）零件圖中的尺寸標注、零件圖的技術要求
理解：尺寸基準、考慮設計要求標注尺寸的原則、考慮工藝要求標注尺寸的原則、零件上常見典型結構的尺寸注法；表面粗糙度的概念、表面粗糙度的參數、表面粗糙度的標注方法；極限與配合的基本概念、極限與配合的選用及標注
應用：正確標注零件圖的尺寸及技術要求
（三）零件圖的內容、零件的測繪
識記：零件圖的內容——視圖、尺寸、技術要求、標題欄
理解：零件的測量方法及測量工具、零件的鑄造工藝結構、零件上的機械加工結構
第十一章 裝配圖
一、學習目的與要求
了解裝配圖的內容和常用表達方法；了解裝配圖的尺寸注法；掌握繪制和閱讀裝配圖的方法，能由裝配圖中拆畫出中等復雜程度的零件的零件圖
二、考核知識點與考核目標
（一）裝配圖的繪制、讀裝配圖及由裝配圖拆畫零件圖
應用：裝配圖視圖的選擇、由零件圖畫裝配圖、常見裝配結構的合理性；讀裝配圖的步驟和方法；由裝配圖拆畫零件圖；AutoCAD繪制裝配圖
（二）裝配圖的內容、裝配圖中尺寸標注、零部件序號及明細欄、裝配圖中的表達方法
識記：裝配圖的內容
應用：裝配圖中尺寸標注、裝配零部件序號及明細欄；裝配圖的規定畫法、特殊表達方法
有關說明與實施要求
一、考核的能力層次表述
本大綱在考核目標中，按照“識記”、“理解”、“應用”三個能力層次規定其應達到的能力層次要求。各能力層次為遞進等級關系，后者必須建立在前者的基礎上，其含義是：
識記：能知道有關的名詞、概念、知識的含義，并能正確認識和表述，是低層次的要求。
理解：在識記的基礎上，能全面把握基本概念、基本原理、基本方法，能掌握有關概念、原理、方法的區別與聯系，是較高層次的要求。
應用：在理解的基礎上，能運用基本概念、基本原理、基本方法聯系學過的多個知識點分析和解決有關的理論問題和實際問題，是最高層次的要求。
二、教材
指定教材
《機械工程圖學》，武漢大學出版社，胡建國、李亞萍、汪鳴琦主編，2008年版
《機械工程圖學習題集》，武漢大學出版社，胡建國、李亞萍、汪鳴琦主編，2004年版
三、自學方法指導
1、認真閱讀和鉆研教材
自學者應根據本大綱規定，認真閱讀指定教材，閱讀中要結合圖例一邊閱讀課文，一邊對照圖例，一邊進行空間思維和空間想象。務必要注重理解掌握基本理論和基本方法，逐步培養空間想象力，切忌死記硬背。在課程的自學過程中要緊緊抓住重點。著重掌握正投影法的基本理論和繪制、閱讀機械圖樣的基本方法。
2、及時完成作業練習
自學者在閱讀完教材的某一章節后，應及時獨立地完成作業練習。因?yàn)樽鳂I(yè)和畫圖是幫助理解、消化、鞏固和掌握所學知識，培養分析問題和解決問題能力的重要環節。只有通過獨立完成一系列作業練習，才能掌握所學內容。
3、盡量接觸生產實際、增加生產實踐知識
機械圖部分與生產實踐有密切關系，自學者在學習這部分內容時，盡可能參觀了解零件的生產和加工過程，增加生產實踐知識，加深對零件工藝結構的理解，提高畫圖和讀圖能力。
4、正確使用繪圖工具和儀器，提高繪圖技能
正確使用繪圖工具和儀器，是提高繪圖速度和繪圖質量的重要保證，也是本課程所要求的一項基本技能。繪圖技能的掌握和提高，只有通過嚴格的練習，才能使所繪制的儀器圖符合國家標準，真正做到投影正確、作圖準確、圖線分明、字體工整、尺寸齊全、圖面整潔。
5、增強國標意識，掌握和遵守機械制圖國家標準
機械圖樣是表達和交流技術思想的重要工具，被喻為“工程界的語言”，機械制圖國家標準對統一“工程界的語言”起著重要作用，繪圖時必需嚴格遵守，增強國標意識，養成查閱掌握和遵守國家標準的習慣。
6、耐心細致，一絲不茍
機械圖樣是工業生產的重要技術文件，它直接應用于生產。因此，所繪圖樣應當正確、表達清楚、尺寸齊全、不允許有半點馬虎。自學者在做練習時要耐心、細致、一絲不茍、全面檢查。
四、對社會助學的要求
1、應熟知考試大綱對課程提出的總要求和各章的知識點。
2、應掌握各知識點要求達到的能力層次，并深刻理解對各知識點的考核目標。
3、輔導時，應以考試大綱為依據，指定的教材為基礎，不要隨意增刪內容，以免與大綱脫節。
4、輔導時，應對學習方法進行指導，宜提倡"認真閱讀教材，刻苦鉆研教材，主動爭取幫助，依靠自己學通"的方法。
5、輔導時，要注意講清基本理論和基本方法，重視其應用舉例的示范作用，注重應用能力的培養。
6、輔導時，要注意形象化教學。自學者對機械制圖自學的最大困難，一是缺乏空間想象力，投影與空間的對應關系難以建立；二是缺乏實踐知識，對實際零件的結構與加工不了解，對零件圖的視圖選擇和尺寸標注難以掌握。因此，要盡量利用實物教學，幫助自學者增強空間想象力和理解能力。
7、輔導時，要注意突出重點，對考生提出的問題，不要有問即答，要積極啟發引導。
8、注意對應考者能力的培養，特別是自學能力的培養，要引導考生逐步學會獨立學習，在自學過程中善于提出問題，分析問題，做出判斷，解決問題。
9、要使考生了解試題的難易與能力層次高低兩者不完全是一回事，在各個能力層次中會存在著不同難度的試題。
10、助學學時：本課程共7學分，建議總課時126學時，其中助學課時分配如下：
五、關于命題考試的若干規定
1、本大綱各章所提到的內容和考核目標都是考試內容。試題覆蓋到章，適當突出重點。
2、試卷中對不同能力層次的試題比例大致是："識記"為20%、"理解"為30％、"應用"為50％。
3、試題難易程度應合理：易、較易、較難、難比例為2：3：3：2。
4、每份試卷中，各類考核點所占比例約為：重點占65%，次重點占25%，一般占10%。
5、試題類型一般分為：填空題、選擇題、作圖題、讀圖回答問題等題型。
6、考試采用閉卷筆試，考試時間150分鐘，采用百分制評分，60分合格。
六、題型示例
（一）選擇題

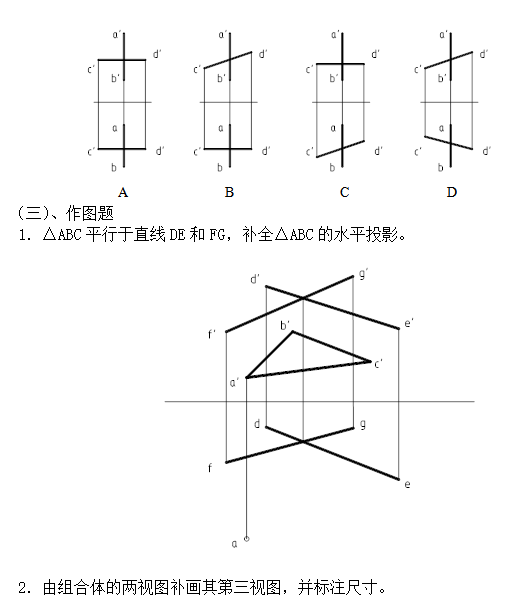

1．直線AB和CD垂直，其投影圖為（ ）。

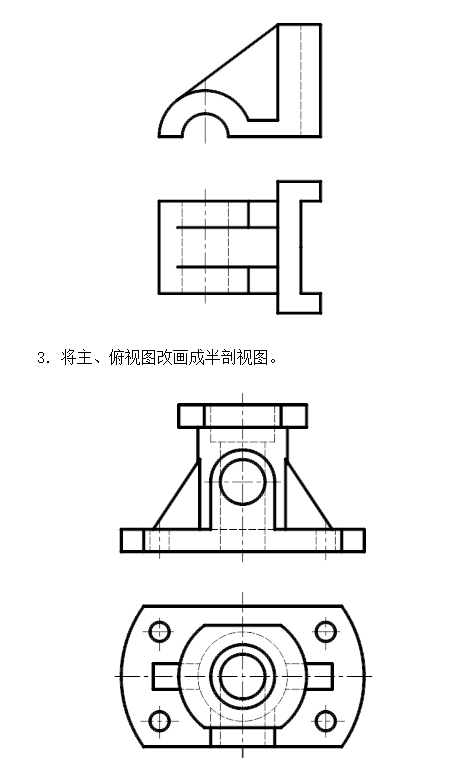

（二）填空題
1．在圓錐表面取點可以采用 法和 法。

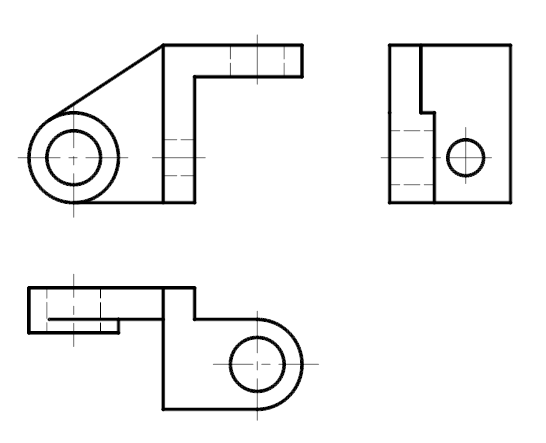

4．補畫圖中所缺的圖線。

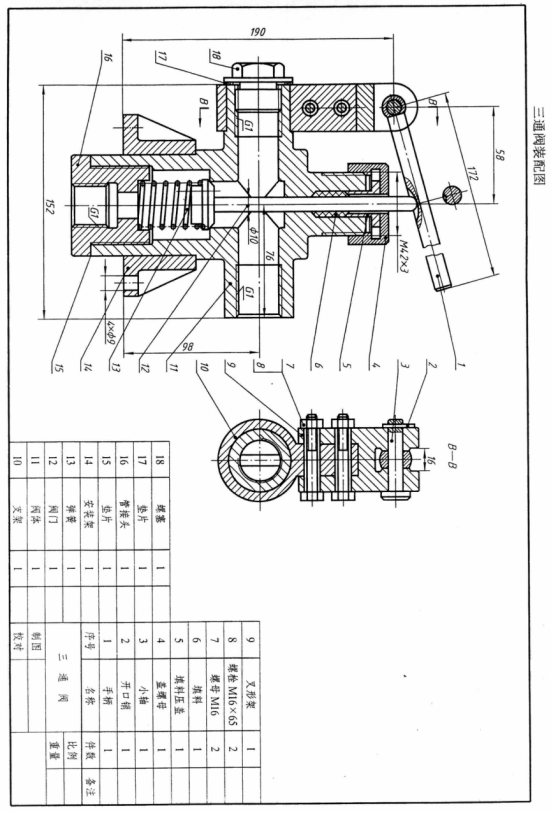

（四）、讀裝配圖，完成下列問題
1．填空
（1）本裝配體主視圖是 圖。
（2）規格尺寸是 ，安裝尺寸是 。
（3）M42×3表示 牙 螺紋，42表示 ，3表示 。
（4）件9和件10是用件 連接在一起的。
2．簡述該裝配體的拆卸順序
3．拆繪“16號”件的零件圖并標注尺寸（繪圖比例及表達方案自定，尺寸按1：1從裝配圖上量取并精確到mm）
以上就是小編為大家整理的2021年湖北自考工程圖學基礎考試大綱以及部分樣題，大家要根據考試大綱好好復習，祝大家有個好成績。
