求學問校網小編為大家整理了2021年湖北自考考數字邏輯考試大綱以及部分樣題，大家一起來看看吧！
課程內容與考核目標
第一章 基本知識
一、學習目的與要求
了解數字系統的概念、模擬信號與數字信號的特點；重點掌握二進制、八進制、十進制、十六進制數的計數規律及相互轉換，理解機器數的原碼、反碼、補碼三種代碼表示及相關轉換，理解三種常用BCD碼與十進制數的關系及各自特點，以及Gray碼、奇偶檢驗碼、字符編碼的作用、特點和編碼的原理。
二、考核知識點與考核目標
第一節 概述（一般）
1）識記：（1）數字系統的特征；
（2）數字邏輯電路的類型和研究方法。
第二節 數制及其轉換（重點）
1）識記：進位計數制、進位計數制的兩個基本因素、二進制數的運算規則。
2）簡單應用：數制之間的相互轉換。
第三節 帶符號二進制數的代碼表示（次重點）
1）領會：原碼、反碼、補碼。
2）簡單應用：三種碼制之間的轉換
第四節 幾種常用的編碼（一般）
1）識記：十進制數的二進制編碼、常用的3種BCD碼。
2）領會：（1）可靠性編碼；
（2）字符編碼。
第二章 邏輯代數基礎
一、學習目的與要求
了解邏輯代數中有關邏輯變量，邏輯運算、邏輯函數、最小項和最大項等基本概念；熟練掌握邏輯代數的5條公理、8組定理及三條重要規則；熟悉邏輯函數表達式的不同形式與變換；重點掌握邏輯函數的代數化簡法和卡諾圖化簡法。
二、考核知識點與考核目標
第一節 邏輯代數的基本概念（一般）
1）識記：邏輯代數中的公理。
2）領會：（1）邏輯變量及基本邏輯運算；
（2）邏輯函數及邏輯函數間的相等；
（3）邏輯函數的表示法。
第二節 邏輯代數的基本定理和規則（次重點）
1）識記：邏輯代數中的基本定理及規則。
2）領會：（1）基本定理；
（2）重要規則；
（3）復合邏輯。
第三節 邏輯函數表達式的形式與變換（次重點）
1）識記：邏輯函數表達式的基本形式。
2）領會：邏輯函數表達式的標準形式。
3）簡單應用：邏輯函數表達式的轉換。
第四節 邏輯函數的化簡（重點）
1）簡單應用：（1）代數化簡法；
（2）卡諾圖化簡法。
第三章 集成門電路與觸發器
一、學習目的與要求
了解數字集成電路的類型、分類依據、以及在數字系統中半導體器件工作的開關特性；重點掌握7種常用邏輯門和2種特殊邏輯門的邏輯符號、外部特性及使用方法；了解觸發器基本結構和工作原理，熟練掌握基本R-S觸發器和四種常用時鐘控制觸發器的邏輯符號、功能表，次態方程、激勵表以及使用方法。對邏輯門電路的內部結構和工作原理只要求作一般了解。
二、考核知識點與考核目標
第一節 數字集成電路的分類（一般）
1）識記：數字邏輯電路的各種分類方法。
第二節 半導體器件的開關特性（一般）
1）：識記（1）晶體二極管的開關特性；
（2）晶體三極管的開關特性。
第三節 邏輯門電路（重點）
1）識記：（1）常用基本門電路的邏輯符號及表達式；
（2）TTL集成邏輯門電路、CMOS集成邏輯門電路的各自的特點。
2）領會：（1）TTL集成邏輯門電路的主要外部特性參數；
（2）正邏輯和負邏輯的概念；
（3）兩種特殊的門電路的特點及應用。
第四節 觸發器（重點）
1）識記：（1）觸發器的基本特點、邏輯功能及觸發器的分類；
（2）基本R-S觸發器的邏輯電路和邏輯符號，邏輯功能的描述；
（3）常用的時鐘控制觸發器（R-S、J-K、D、T觸發器）的邏輯符號及其邏輯功能的描述。
2）領會：（1）幾種常用的時鐘控制觸發器的工作原理相互轉換；
（2）不同類型的時鐘控制觸發器相互轉換方法。
實驗一、集成電路測試：集成邏輯門的主要參數測試和功能測試，集成觸發器功能測試。
第四章 組合邏輯電路
一、學習目的與要求
了解組合邏輯電路的定義、結構和特點；重點掌握組合邏輯電路分析和設計的基本方法；能熟練運用邏輯代數這一數學工具，借助真值表，卡諾圖等對各種設計問題進行邏輯描述和簡化，并挑選合適的邏輯門電路完成滿足設計要求的電路設計；了解實際電路中由于時延問題而引發的競爭現象以及險象的產生。
二、考核知識點與考核目標
第一節 組合邏輯電路分析（重點）
1）識記：（1）組合邏輯電路的基本特點；
（2）組合邏輯電路分析的一般步驟；
2）簡單應用：會對組合邏輯電路進行分析。
第二節 組合邏輯電路設計（重點）
1）識記：（1）邏輯綜合的概念；
（2）組合邏輯電路設計的一般步驟。
2）簡單應用：（1）會設計一些簡單的組合邏輯電路；
（2）會對設計中遇到的一些實際問題進行處理。
3）綜合應用：多輸出函數的組合邏輯電路的設計
第三節 組合邏輯電路的險象（次重點）
1）識記：險象的產生的原因及消除的方法。
2）簡單應用：會對險象進行判斷；
實驗二、組合邏輯電路：舍入與檢測電路的設計，全加/全減器設計。
第五章 同步時序邏輯電路
一、學習目的與要求
了解時序邏輯電路的定義，結構、特點和分類；重點掌握同步時序邏輯電路分析與設計的基本方法和步驟，能熟練運用狀態表、狀態圖、隱含表、合并圖等工具完成同步時序邏輯電路的分析與設計；要求能正確使用邏輯門和觸發器構造出實現指定功能的同步時序邏輯電路。本章難點是形成原始狀態圖、狀態化簡及確定激勵函數的最簡表達式。
二、考核知識點與考核目標
第一節 時序邏輯電路概述（次重點）
1）識記：（1）時序邏輯電路與組合邏輯電路的區別；
（2）描述時序邏輯電路邏輯功能的主要方法。
2）領會：（1）時序邏輯電路的結構特征；
（2）時序邏輯電路的分類方法；
（3）時序邏輯電路邏輯功能的描述方法。
第二節 同步時序邏輯電路分析（重點）
1）識記：同步時序邏輯電路分析的一般方法和步驟。
2）簡單應用：會對同步時序邏輯電路進行分析。
第三節 同步時序邏輯電路設計（重點）
1）識記：同步時序邏輯電路設計的一般方法和步驟；
2）領會：同步時序邏輯電路設計步驟的各個環節，熟悉各環節中的處理方法，為綜合應用部分奠定基礎。
綜合應用：會對完全確定同步時序邏輯電路進行分析及設計。
實驗三 同步時序邏輯電路：同步模4可逆計數器設計
第六章 異步時序邏輯電路
一、學習目的與要求
了解兩類異步時序邏輯電路的結構及其各自的特點；弄清楚脈沖異步時序邏輯電路與同步時序邏輯電路在分析、設計中的區別；重點掌握脈沖異步時序邏輯電路的分析和設計方法，了解電平異步時序邏輯電路分析與設計的方法和步驟，能運用時間圖、流程表、狀態圖等工具完成電平異步時序的分析與設計；注意弄清楚電平異步時序邏輯電路中反饋回路之間競爭產生的原因、判斷方法以及電路設計中消除臨界競爭的方法。本章難點是形成原始流程表以及反饋回路間競爭的判斷與臨界竟爭的消除。
二、考核知識點與考核目標
第一節 異步時序邏輯電路的特點與分類（一般）
1）識記：（1）同步時序邏輯電路與異步時序邏輯電路的區別；
（2）異步時序邏輯電路的特點；
（3）異步時序邏輯電路的分類。
第二節 脈沖異步時序邏輯電路（重點）
領會：脈沖異步時序邏輯電路的結構模型及分析的一般步驟和方法。
簡單應用：脈沖異步時序邏輯電路的設計。
第三節 電平異步時序邏輯電路（次重點）
1）識記：（1）電平異步時序邏輯電路的結構模型與描述方法；
（2）輸入信號的約束條件；
（3）電平異步時序邏輯電路分析的一般步驟和方法。
實驗四、異步時序邏輯電路設計：脈沖異步計數器的設計
第七章 中規模通用集成電路及其應用
一、學習目的與要求
掌握各類中規模集成電路的主要功能和外部特性；能正確使用各類中規模器件完成指定的邏輯功能的設計；重點掌握四位并行加法器、譯碼器、多路選擇器、四位寄存器、四位計數器等器件在邏輯設計中的應用，以及A/D轉換器、D/A轉換器的作用。
二、考核知識點與考核目標
第一節 常用中規模組合邏輯電路（重點）
1）識記：（1）串行進位和超前進位并行加法器的特點及電路邏輯符號；
（2）譯碼器和編碼器的種類、功能、特點及電路邏輯符號；
（3）多路選擇器和多路分配器的基本功能、特點及電路邏輯符號。
2）領會：幾種常用的中規模集成組合邏輯電路的工作原理及應用。
3）簡單應用：（1）會分析由常用中規模集成組合邏輯電路芯片、各種集成門電路組成的組合邏輯電路的邏輯功能；
（2）會利用常用中規模集成組合邏輯電路芯片和必要的集成門電路進行組合邏輯電路的設計。
第二節、常用中規模時序邏輯電路（重點）
1）識記：（1）集成計數器的分類及特點；
（2）集成寄存器的分類及特點；
（3）多路選擇器和多路分配器的基本功能、特點及電路邏輯符號。
2）領會：集成計數器、集成寄存器的工作原理及特性。
3）簡單應用：（1）會利用集成計數器構成各種進制的計數器；
（2）會對由集成寄存器組成的時序邏輯電路的進行分析。
第三節 常用中規模信號產生與變換電路（一般）
1）識記：（1）集成定時器555的電路結構與邏輯功能；
（2）集成D/A轉換器的工作原理、功能、參數及類型；
（3）集成A/D轉換器工作原理、功能、參數及類型。
2）領會：集成定時器555的工作原理。
3）簡單應用：會利用集成定時器555構成多諧振蕩器、施密特觸發器。
綜合應用：會對由組合邏輯電路集成芯片和時序邏輯電路集成芯片及555組成的數字電路進行分析。
實驗五、算術電路設計：串行加法器設計
關于大綱的說明與考核實施要求
本大綱第一部分關于課程性質與設置目的規定，是制訂第二部分關于課程內容與考核目標的基本出發點，而課程內容與考核目標則是本大綱的主體部分。為了使主體部分的規定在個人自學、社會助學和考試命題中得到貫徹和落實，茲對有關問題作如下說明，并進而提出具體的實施要求。
一、教材
1．指定教材：歐陽星明編著，《數字邏輯》（第四版），華中科技大學出版社，2009
2．參考資料：毛法堯、歐陽星明、任宏萍 編著，《數字邏輯》，華中理工大學出版社
歐陽星明主編.數字邏輯學習與解題指南.武漢：華中科技大學出版社，2000
二、對社會助學的要求

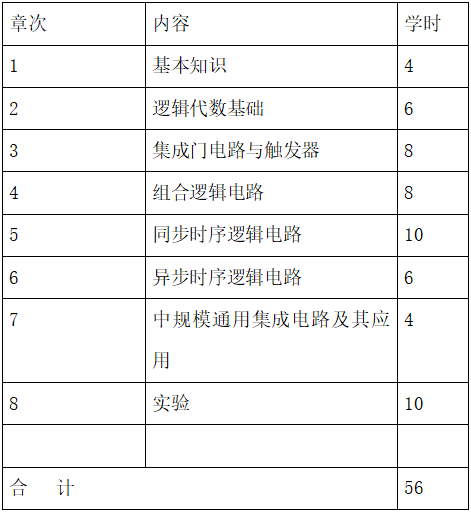

助學學時：本課程共3學分，建議總課時56學時，實驗10學時，其中助學課時分配如下：
三、自學方法指導
1、在開始閱讀指定教材某一章之前，先翻閱大綱中有關這一章的考核知識點及對知識點的能力層次要求和考核目標，以便在閱讀教材時做到心中有數，有的放矢。
2、閱讀教材時，要逐段細讀，逐句推敲，集中精力，吃透每一個知識點，對基本概念必須深刻理解，對基本理論必須徹底弄清，對基本方法必須牢固掌握。
3、在自學過程中，既要思考問題，也要做好閱讀筆記，把教材中的基本概念、原理、方法等加以整理，這可從中加深對問題的認知、理解和記憶，以利于突出重點，并涵蓋整個內容，可以不斷提高自學能力。
4、完成書后作業和適當?shù)妮o導練習是理解、消化和鞏固所學知識，培養分析問題、解決問題及提高能力的重要環節，在做練習之前，應認真閱讀教材，按考核目標所要求的不同層次，掌握教材內容，在練習過程中對所學知識進行合理的回顧與發揮，注重理論聯系實際和具體問題具體分析，解題時應注意培養邏輯性，針對問題圍繞相關知識點進行層次（步驟）分明的論述或推導，明確各層次（步驟）間的邏輯關系。
四、關于考試命題的若干規定
1.本課程的考試命題，應根據本大綱規定的考試內容和考核目標來確定考試范圍和考核要求，按大綱規定試題中主觀性題和客觀性題的比例來組配試卷，適當掌握試題的內容覆蓋面、能力層次和難易度。
2、試卷中對不同能力層次的試題比例大致是：識記部分約占20％；領會部分約占30％；應用部分約占50％。
3. 試題難易程度應合理：易、較易、較難、難比例為2:3:3:2。
4. 每份試卷中，各類考核點所占比例約為：重點占65％，次重點占25％，一般占10％。
5、試題類型一般分為：單項選擇題、填空題、問答題、計算題和綜合分析題。
6. 考試方式為閉卷、筆試，考試時間為150分鐘。采用百分制，60分為及格。
[附錄] 題型舉例
一、單項選擇題
下列四種門電路中功耗最小的是（ ）
(A) NMOS (B) CMOS (C) TTL (D) ECL
二、填空題
正邏輯與非門是負邏輯 。
三、問答題
數字邏輯電路具有那些主要特點？
四、計算題
用卡諾圖化簡下面函數，求出它的最簡與或表達式。
五、簡單分析與設計題
用與非門設計一個組合電路，用來檢測并行輸入的四位二進制數B8B4B2B1，當其值大于或等于5時輸出F=1，反之F=0。輸入端只有原變量可用。請畫出對應邏輯圖。
六、綜合分析題

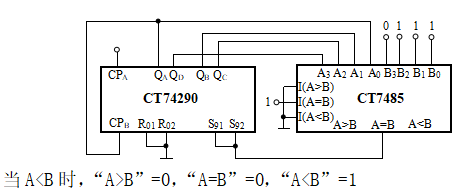

分析下圖所示CT74290和CT7485組成的電路為幾進制計數器。
當74290的CPA接時鐘信號，CPB接QA時為8421BCD碼計數。當R01= R02=0時計數，當R01= R02=1時異步清零；當S91= S92=0時計數，當S91= S92=1時強置為1001(QDQCQBQA)。
CT7485一個4位數值比較器，輸入A（A3A2A1A0）、B（B3B2B1B0）分別為4位二進制數。
當A>B時，“A>B”=1，“A=B”=0，“A<B”=0
當A=B時，“A>B”=0，“A=B”=1，“A<B”=0
以上就是小編為大家整理的2021年湖北自考考數字邏輯考試大綱以及部分樣題，大家要根據考試大綱好好復習，祝大家有個好成績。
