求學問校網小編為大家整理了2021年湖北自考數字電路考試大綱以及部分樣題，大家一起來看看吧！

課程內容和考核目標

第一章  數字電路基礎

（一）學習目的和要求

通過本章的學習應了解模擬信號和數字信號的概念，掌握幾種數制和碼制、掌握二進制數及其算術運算、掌握二進制、十進制、八進制和十六進制數制之間的相互轉換，編碼部分，重點掌握8421BCD碼，并了解其它BCD碼和循環碼。

（二）課程內容

第一節  數字電路及其特點

第二節  計數制式

第三節  二進制數的運算

第四節  編碼

第五節  數字電路基礎器件

（三）考核知識點

本章要求學習和掌握的知識考核點是：

1、數字信號和模擬信號各自的特點和區別

2、任意數制的數都可以寫成其按位權展開的式子

3、用二進制表示任意一個數

4、進行不同數制之間的轉換

5、二進制數的運算

6、掌握BCD碼中的8421BCD碼，了解余3碼和2421碼

7、掌握二極管、三極管和MOS管的開關作用與開關特性

（四）考核要求

1、識記8421BCD碼、2421碼、余3碼

2、領會數字信號和模擬信號各自的特點和差別

3、簡單應用：不同碼制的數的相互轉換，二進制數的運算

4、了解二極管、三極管和MOS管的開關條件與特性

第二章  邏輯門電路

（一）學習目的和要求

掌握由二極管構成的與門電路、或門電路和由三極管構成的非門電路，進而掌握復合邏輯門電路（與非門、或非門、與或非門、異或門和同或門）的基本概念。了解TTL集成電路的基本概念，了解TTL與非門、OC門和三態門電路、性能參數及其應用。理解CMOS反相器的工作原理，了解CMOS與非門、或非門、傳輸門、OD門和三態門的電路結構，掌握CMOS邏輯門電路的技術參數與使用。

（二）課程內容

第一節  二極管和BJT的開關特性

第二節  基本邏輯門電路

第三節  TTL邏輯門

第四節  CMOS邏輯門

第五節  其它邏輯門電路

第六節  邏輯門電路的實際使用問題

（三）考核知識點

本章要求學習和掌握的考核知識點是：

1、與門、或門、非門、與非門、或非門、與或非門、異或門的邏輯功能和邏輯符號

2、正邏輯和負邏輯的概念

3、TTL反相器（非門）的電路結構和工作原理，了解TTL的其它邏輯門的電路結構

4、TTL邏輯門電路的各技術參數的意義，會使用它們

5、OC門（集電極開路邏輯）所構成的線與邏輯以及上拉電阻RP的值的計算

6、CMOS反相器的電路結構以及它的傳輸特性

7、CMOS與非門、CMOS或非門的電路結構

8、CMOS的技術參數

9、CMOS傳輸門的電路結構和工作原理

（四）考核要求

1、能識記二極管與門電路、二極管或門電路、三極管非門電路的典型結構

2、能識記TTL非門的電路結構，理解其工作原理能領會TTL邏輯門電路的技術參數，并領會這些參數的正確使用方法。

3、領會OC門構成線與邏輯，并且正確計算上拉電阻的RP的數值

4、能識記CMOS反相器電路，并能解釋其工作原理

5、CMOS門電路的簡單應用

6、CMOS門電路的技術參數

第三章  邏輯代數基礎

（一）學習目的與要求

通過本章學習，應能熟練掌握邏輯代數的基本概念、基本運算、基本定律和常用公式，掌握邏輯函數、真值表、邏輯圖和卡諾圖之間的關系，掌握邏輯函數的代數化簡法和卡洛圖化簡法。

（二）課程內容

第一節  基本概念

第二節  邏輯函數

第三節  邏輯函數的化簡

（三）考核知識點

1、邏輯代數、邏輯函數的概念

2、邏輯代數的三種基本運算

3、邏輯代數的基本定律、常用公式和重要規則

4、邏輯函數表達式、真值表、邏輯圖、波形圖與卡諾圖及其關系

5、利用邏輯代數的常用公式、基本定律化簡邏輯函數

6、最小項和最小項表達式

7、三變量的卡諾圖和四變量的卡諾圖，求出相應的最簡與或表達式，若有任意項要能正確利用任意項進行化簡

8、卡諾圖求出反函數的最簡與或表達式

（四）考核要求

1、能簡單應用邏輯代數的基本定律和恒等式，以及邏輯代數的三個基本規則

2、能綜合應用三變量和四變量的邏輯函數填寫其相應的卡諾圖，并應用卡諾圖將其化簡，求出最簡邏輯表達式

第四章  組合邏輯電路

（一）學習目的與要求

要求考生在掌握組合邏輯代數的基礎上，能夠應用這些基本知識去分析一個給定的組合邏輯的功能，以及按照所需要實現的邏輯功能去按步驟設計出相應的電路圖。在對組合邏輯電路的理解基礎上，達到對編碼器、譯碼器、數字比較器、數值比較器和算術運算電路邏輯功能的掌握和正確使用。

（二）課程內容

第一節  組合邏輯電路的設計與分析

第二節  常用中規模集成組合邏輯器件

2.1  加法器及其應用

2.2  編碼器及其應用

2.3  譯碼器及其應用

2.4  數據選擇器及其應用

2.5  數值比較器及其應用

第三節 組合電路的競爭冒險現象

（三）考核知識點

1、組合邏輯電路的設計方法和步驟

2、組合邏輯電路的分析方法和步驟

3、1位加法器、多位加法器、串行進位和超前進位的概念及其應用

4、編碼器和優先編碼器的設計步驟，中規模集成編碼器及其擴展方法

5、n線－2n線譯碼，二－十進制譯碼器和7段字形譯碼器的工作原理，n－2n線數據分配器，譯碼器的擴展方法

6、數據選擇器的工作原理以及其作為邏輯函數發生器的方法

7、數值比較器及其應用

（四）考核要求

1、能簡單應用分析組合邏輯功能的基本步驟

2、能簡單應用組合邏輯電路設計的方法和基本步驟

3、能領會簡單的編碼器原理圖

4、能簡單應用74148優先編碼器集成電路芯片

5、能畫出簡單的2線-4線和3線-8線譯碼原理圖

6、能簡單應用74138譯碼器集成電路芯片，如擴展和作為組合邏輯函數發生器使用

7、能簡單應用74LS151集成電路芯片作為組合邏輯函數發生器使用

8、能識記一位數值比較器的真值表和邏輯圖

9、能識記全加器的真值表及相應的邏輯圖

第五章  觸發器

（一）學習目的與要求

本章重點是學習四種不同類型的觸發器（RS觸發器、D觸發器、JK觸發器、T觸發器觸發器）；了解它們的主要結構形式、掌握其邏輯功能、觸發方式、功能表、特性方程和狀態圖。

（二）課程內容

第一節  概述

第二節  基本RS觸發器

第三節  主從觸發器

第四節  邊沿觸發器

第五節  T 觸發器

第六節  觸發器功能的互相轉換

第七節  觸發器脈沖工作特性和主要參數

（三）考核知識點

1、基本RS觸發器，同步RS觸發器、主從RS觸發器的電路結構，功能表和相應的特性方程

2、主從JK觸發器的電路結構、相應的功能表和特性方程

3、維持—阻塞D觸發器的電路結構和工作特點

4、JK觸發器轉換成D觸發器、T觸發器的方法和原理

5、各類觸發器的邏輯符號圖

6、給定CP脈沖波形圖和各類觸發器的輸入信號波形圖的情況下，畫出各觸發器相應的輸出波形

7、觸發器的主要參數

（四）考核要求

1、識記基本RS觸發器、同步RS觸發器、主從RS觸發器、主從JK觸發器的電路結構

2、識記RS、D、JK、T觸發器的功能表和特性方程

3、在理解各類觸發器的功能表、特性方程以及觸發器的工作特點的基礎上能夠根據觸發器輸入信號波形和CP脈沖畫出相應的輸出波形圖

4、能夠簡單應用JK觸發器轉換成D觸發器、T觸發器

5、能夠簡單應用D觸發器轉換成JK觸發器、T觸發器

6、能夠識記和領會各類觸發器的狀態轉換圖

第六章  時序邏輯電路

（一）學習目的與要求

建立時序邏輯電路的基本概念，了解分析時序邏輯電路的一般步驟，了解同步時序邏輯電路設計的一般步驟。本章重點在于掌握二進制同步計數器和二進制異步計數器的構成方法和工作原理，掌握同步十進制計數器的工作原理和設計方法，掌握移位寄存器的構成方法和工作過程，掌握用集成計數器構成任意進制計數器的方法。

（二）課程內容

第一節  時序邏輯電路的基本概念

第二節  時序邏輯電路的分析

第三節  同步時序邏輯電路的設計

第四節  集成寄存器及其應用

第五節  集成計數器及其應用

（三）考核知識點

1、從時序電路的結構框圖出發領會輸出方程、驅動方程和狀態方程的概念，對給定的時序邏輯電路寫出其輸出方程、驅動方程和狀態方程

2、進行狀態計算、列出狀態表、畫出狀態圖和時序圖

3、同步時序邏輯電路的設計步驟

4、異步二進制加法計數器和異步二進制減法計數的計數過程分析

5、同步十進制計數器的設計方法

6、掌握74161、74LS193和74LS290的功能表，特別是74161集成計數器的使用

7、74161集成計數器轉換成任意進制計數器和方法

8、移位寄存器的工作原理和74194芯片的使用方法

（四）考核要求

1、領會同步時序邏輯電路的分析步驟

2、應用新學知識寫出已知同步時序邏輯電路的輸出方法、驅動方程和狀態方程。

3、領會同步時序邏輯電路的一般設計步驟

4、對給定的同步計數器電路能簡單應用分析時序邏輯電路的一般步驟和方法對其進行分析。

5、領會同步加法計數器和同步減法計數器設計步驟。

6、能識記74161、74LS191和74LS290這些集成計數器的邏輯符號圖，特別是要熟悉74161，并利用它構成任意進制的計數器。

7、能應用四位D觸發器和JK觸發器構成的移位寄存器電路，并能夠正確應用74194集成移位寄存器。

第七章  脈沖波形的產生與變換

（一）學習目的與要求

本章學習的目的是明確和掌握由集成邏輯門構成的脈沖單元電路的功能和工作原理，這些脈沖單元電路是施密特觸發器，單穩態觸發器和多諧振蕩器，此外555定時器是一個應用十分靈活，能構成各種脈沖電路的重要器件，必須掌握其電路結構，工作原理和構成施密特發器，單穩態觸發器和多諧振蕩器的方法。

（二）課程內容

第一節  555定時器

第二節  單穩態觸發器

第三節  施密特觸發器

第四節  多諧振蕩器

（三）考核知識點

1、CMOS門組成的多諧振蕩器的電路結構，振蕩過程，振蕩周期與外接R、C元件數值的關系。

2、CMOS門再外接電阻，電容和石英晶體的典型石英晶體振蕩器電路結構。

3、CMOS微分型與單穩態電路的結構和工作原理，暫穩時間的計算。

4、集成單穩電路74121以及MC14528芯片。

5、CMOS門電路構成的施密特觸發器的電路結構和閾值電壓V+和V-的計算以及回差電壓的計算。

6、555定時器的電路原理結構圖和相應的功能表，并能夠會用555定時器設計多諧振蕩，單穩態觸發器和施密特觸發器。

（四）考核要求

1、555定時器的電路原理結構圖和相應的功能表。

2、能識記由CMOS門構成的多諧、單穩和施密特觸發器的典型電路，會計算相應的參數。

3、會施密特電路的簡單應用。

4、能識記由555定時器特構成的多諧，單穩和施密特觸發器的電路，并會計算相應的參數。

關于大綱的說明和考核實施要求

（一）本大綱的目的和作用

本大綱為機電一體化專業（專科）自學考試的學員提供個人自學指導，對社會助學提供規范，對考試命題劃定范圍。

（二）本大綱與教材的關系

大綱規定的內容和考核知識點應包含在所選教材中，但所用教材的內容包含可比大綱要求更為廣泛。

（三）關于自學材料和主要參考書

根據湖北省自學考試委員會推薦：

教  材：韋建英、陳振云主編，數字電子技術，華中科技大學出版社，2013

參考書：

①康華光，電子技術基礎（數字部分）（第六版），高等教育出版社，2014

②閻石，數字電子技術基礎（第六版），高等教育出版社，2016

（四）關于自學要求和自學方法的指導

對課程基本內容的掌握，對課程考核知識點的掌握是自學考試獲得成功的關鍵。

本課程規定為4學分（不包括實驗內容的學分）

（五）對社會助學的要求

在授課過程中嚴格把握好大綱中的“考核知識點”和“考核要求”是關鍵。

（六）關于試卷結構及考試的有關說明

1．本大綱各章所規定的考核要求中各知識點都是考試的內容。試題覆蓋到章，適當突出重點章節，加大重點內容的覆蓋密度。

2．命題不應有超出大綱中考核知識點范圍的試題，考核目標不得高于大綱中所規定的相應最高能力層次要求。

3．“識記”、“領會”、“簡單應用”、“綜合應用”四個認知層次的試題在試卷中所占的分?jǐn)?shù)比例依次約為：20%、30%、30%、20%。

4．試題的難度可分為：容易、中等偏易、中等偏難、難；它們?cè)谠嚲碇兴挤謹?shù)比例依次大致為：20%、30%、30%、20%。

5．試題的題型有：?jiǎn)雾?xiàng)選擇題、填空題、作圖題、簡答題、綜合應用及設計題。

6．考試方式為筆試、閉卷：考試時間為150分鐘；60分為及格線?？荚嚂r(shí)只允許帶鋼筆或圓珠筆、2B鉛筆和橡皮。

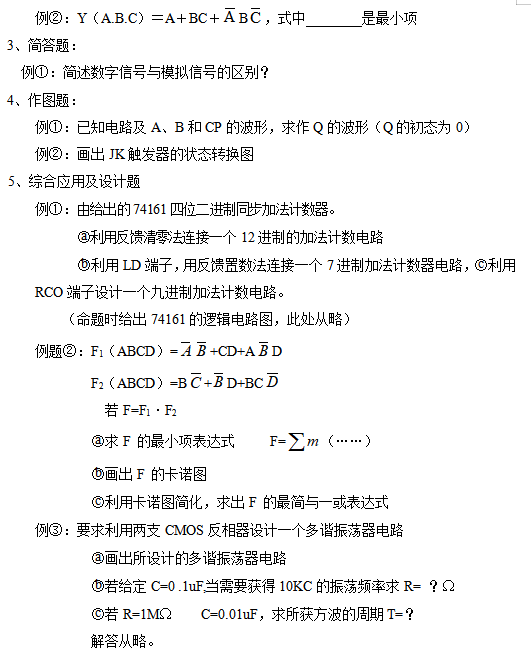

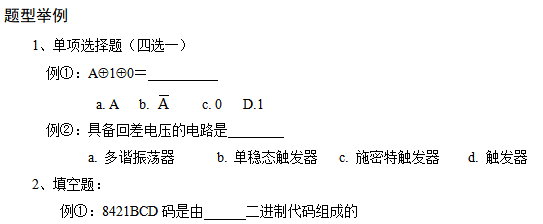

附錄：

以上就是小編為大家整理的2021年湖北自考數字電路考試大綱以及部分樣題，大家要根據考試大綱好好復習，祝大家有個好成績。
